MDC-I(PB)
水性保溫抗石擊涂料
一、產(chǎn)品描述：
MDC-I(PB)水性保溫涂料是一種水性丙烯酸基具有保溫功能的涂料，內(nèi)含極低導(dǎo)熱系數(shù)的中空陶瓷微球，適合高壓無氣噴涂；陶瓷微珠其具有低導(dǎo)熱特性，另外其比表面積很大，使其涂膜內(nèi)氣孔壁的分子振動熱傳導(dǎo)和對流熱傳導(dǎo)率接近0。
此外，MDC-I(PB)水性保溫涂料具有輻射隔熱特性，使得其在界面外具有極大的附加熱阻，1-2mm涂層可等同2-3倍保溫棉性能，具有0.2（m2·k/w）的附加熱阻。
MDC-I(PB)水性保溫涂料應(yīng)用于箱體寒冷地區(qū)的保溫與高溫環(huán)境的絕熱保溫及儲能液冷板防冷凝水。
二、產(chǎn)品理化指標(biāo)：
| 項(xiàng)目 | 檢測方法 | 要求 |
濕膜密度
| GB/T 13354-1992 | 0.60±0.05 g/cm3 |
| 干膜密度 | GB 533-2008-T | 0.40±0.05 g/cm3 |
| 外觀 | 目測 | 無變色，無起泡、裂紋，均勻紋路 |
| 硬度 | GB/T 531.1-2008 | 大于80A |
| 拉伸強(qiáng)度/斷裂伸長率 | GB/T 528-2009 | 大于3Mpa，大于30% |
| 耐堿性 | GB/T 9274-1988 | 24H無鼓包、開裂、脫層和過度軟化 |
| 耐酸性 | GB/T 9274-1988 | 24H無鼓包、開裂、脫層和過度軟化 |
| 耐機(jī)油性 | GB/T 9274-1988 | 24H無鼓包、開裂、脫層和過度軟化 |
| 耐候性（光老化） | GB/T 1766-2008 | 400H無鼓包、開裂、脫層和過度軟化 |
| 耐鹽霧性 | GB/T 1771-2007 | 720H，銹蝕小于2mm |
| 抗石擊 | ISO 20567B法 | 0.5級 |
| 附著力 | GB/T 9286-1998 | 內(nèi)聚破壞 |
| 阻燃性 | UL94 | 離火10s自熄 |
| RoHS 6項(xiàng) | IEC 62321 | 不含RoHS 6項(xiàng)有害物質(zhì) |
| 耐濕熱性 | GB/T 1740-1979 GB/T 9286-1998 | 168H無鼓包，脫層，開裂和附著力明顯下降 |
| 導(dǎo)熱系數(shù) | GB/T 10295-2008 | 小于0.06 W/m·K |
| 附加熱阻 | GB/T 13475-2008 | 約0.2 |
| 垂直發(fā)射率 | GB/T 2680 | 99% |
三、產(chǎn)品優(yōu)勢：
高效保溫：具有熱量反射能力，等同于幾倍保溫棉厚度的保溫性能，可有效延長電芯冬季溫降時(shí)間，降低冷啟動耗能；
高效噴涂：可實(shí)現(xiàn)自動噴涂，大規(guī)模生產(chǎn)，在異型結(jié)構(gòu)可以均勻覆蓋，相比保溫棉貼敷更加高效和更好品質(zhì)管控。
復(fù)合功能：兼具保溫和一定的抗石擊功能一體，滿足抗石擊等級0.5級要求。
工藝便捷：水性環(huán)保，低溫烘烤，無、有機(jī)廢氣排放，設(shè)備投入小。破損可以直接手工修復(fù)，工藝便捷。
四、應(yīng)用領(lǐng)域：

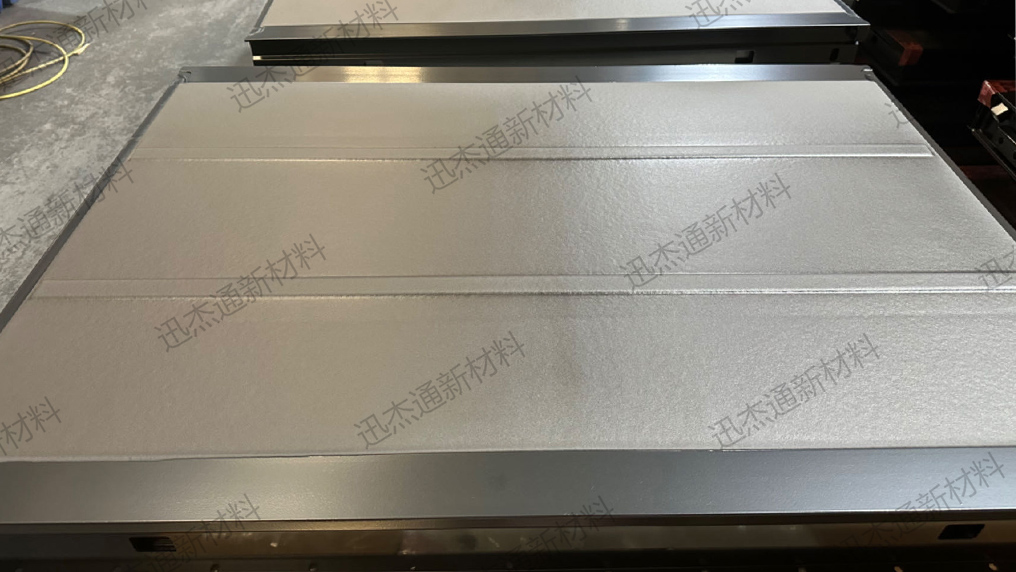

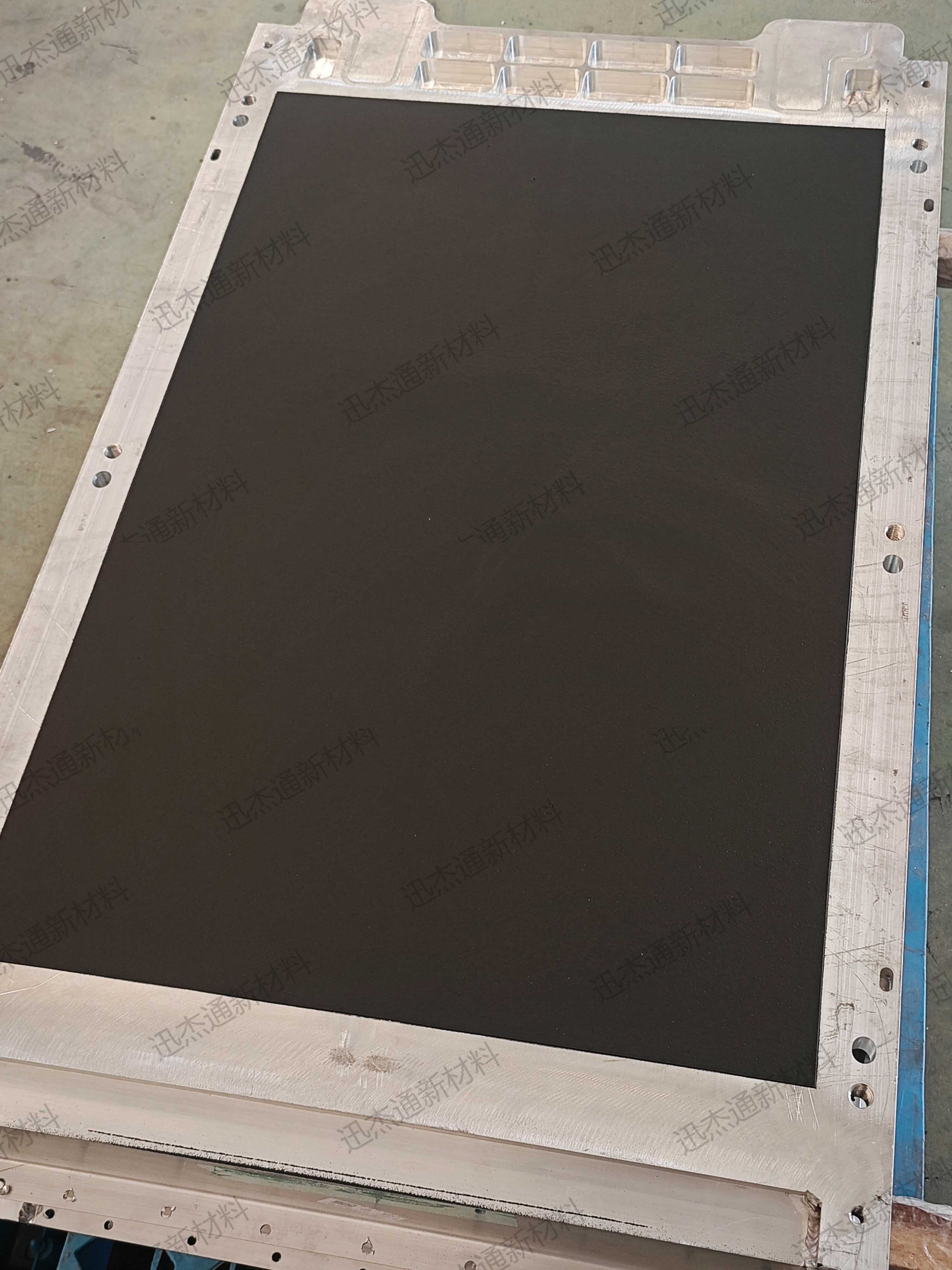

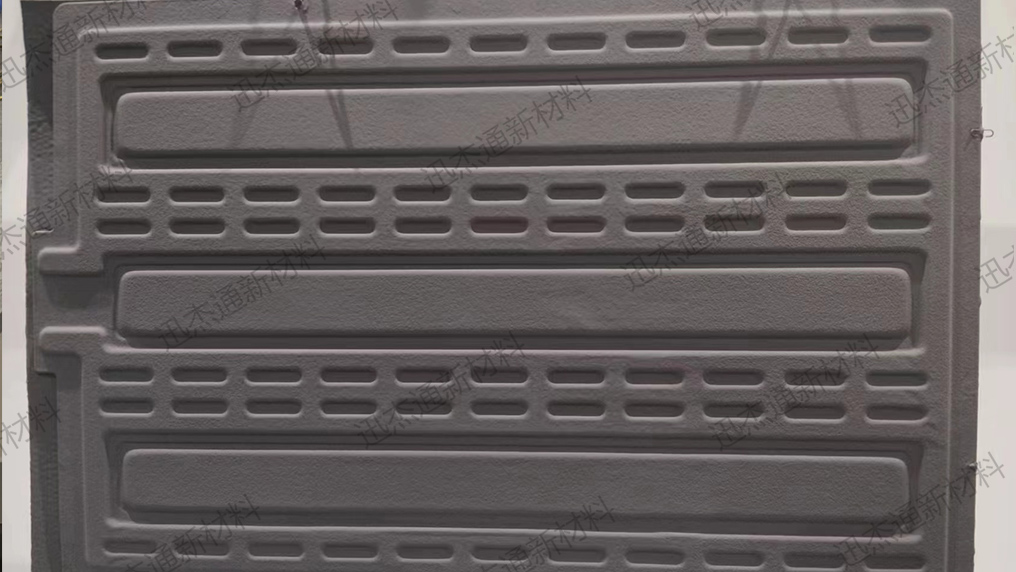

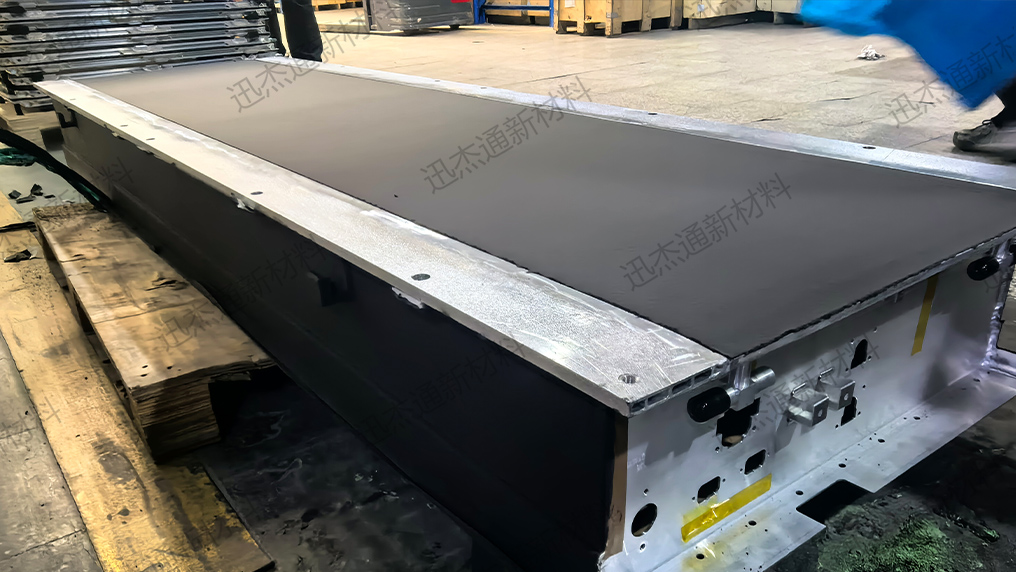

動力電池包； 儲能電池包； 儲能液冷板
五、注意事項(xiàng)：
產(chǎn)品存儲：未施工的涂料建議存放在5℃以上的陰涼干燥環(huán)境；
施工工藝：采用特種噴涂設(shè)備噴涂，關(guān)于施工詳細(xì)問題見施工指南或咨詢迅杰通技術(shù)部門。
六、迅杰通保溫產(chǎn)品系列：
產(chǎn)品型號、名稱
| 應(yīng)用場景 | 施工方式 | 固化方式 |
MDC-I 氣凝膠保溫絕熱中涂 | 建筑內(nèi)外墻節(jié)能保溫 | 混氣噴涂或刮涂 | 80℃烘烤或自然固化 |
IHB 中溫型氣凝膠保溫絕熱中涂 | 150-200℃高溫場景 短期250℃ | 無氣噴涂 | 自然固化 |
MDC-I(PB) 水性保溫抗石擊涂料 | 儲能液冷板，動力電池包 | 無氣噴涂 | 80-90℃烘烤固化 |
MDC-IR(T) 反射隔熱涂料（彈性） | 外墻，石化罐體 | 無氣噴涂或滾涂 | 自然固化 |
MDC-IR(G) 反射隔熱涂料（剛性） | 柜體，金屬表面 無氣凝膠中涂 | 無氣噴涂或滾涂 | 自然固化
|
